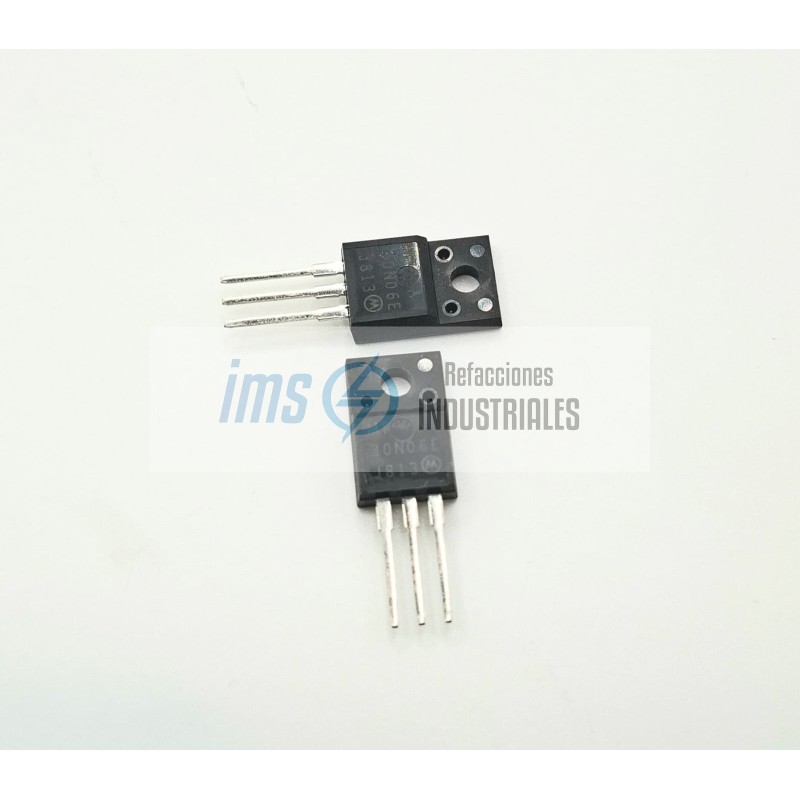

MTA30N06E

El MTA30N06E es un MOSFET de potencia de canal N fabricado originalmente por Motorola (ahora parte de la línea histórica de ON Semiconductor/Littelfuse). Este componente utiliza la tecnología TMOS E-FET™, diseñada para soportar altos niveles de energía en modo de avalancha, lo que lo hace extremadamente robusto para aplicaciones de conmutación de potencia.

Este transistor está optimizado para aplicaciones de bajo voltaje y alta corriente, con una resistencia interna muy baja para minimizar el calor.

Voltaje Drenaje-Fuente VDSS: 60 V, Voltaje máximo de operación.

Corriente de Drenaje Cont. ID: 30 A, Capacidad nominal a Tc?=25°C.

Resistencia en Encendido RDS(on): 0.038 ?, Resistencia interna máxima (muy baja).

Voltaje de Umbral (Gate) VGS(th): 2.0 - 4.0 V, Voltaje mínimo para empezar a conducir.

Energía de Avalancha EAS? 450 mJ: Capacidad de absorber picos de energía inductiva.

Disipación de Potencia PD: 125 W, Potencia máxima que puede disipar con disipador.

Tipo: TO-220AB. Es el estándar de la industria con tres terminales y una pestaña metálica para montaje.

Configuración de Pines:

Gate (Compuerta): Entrada de control.

Drain (Drenaje): Salida de potencia (conectado a la pestaña metálica).

Source (Fuente): Retorno de corriente.

Ventaja Térmica: La pestaña metálica está

La serie E (como el sufijo en MTA30N06E) indica que el dispositivo es Energy Efficient. Motorola diseñó estos transistores con:

Conmutación ultra rápida: Reduce las pérdidas de energía durante la transición entre encendido y apagado.

Robustez ante avalanchas: Puede soportar picos de voltaje generados por cargas inductivas (motores, transformadores) sin necesidad de diodos de protección externos tan robustos.

Baja carga de compuerta (Qg): Permite ser controlado por circuitos de baja potencia sin sobrecargar el driver.

Debido a su combinación de 60V y 30A, es un componente muy versátil en electrónica de potencia:

Control de Motores DC: Ideal para puentes en H o control PWM de velocidad en motores de 12V o 24V.

Convertidores DC-DC: Utilizado en fuentes conmutadas para elevar o reducir voltajes.

Sistemas Automotrices: Control de luces, inyectores o actuadores en vehículos (sistemas de 12V).

Amplificadores de Audio: En etapas de potencia clase D o fuentes de alimentación de amplificadores de carro.
