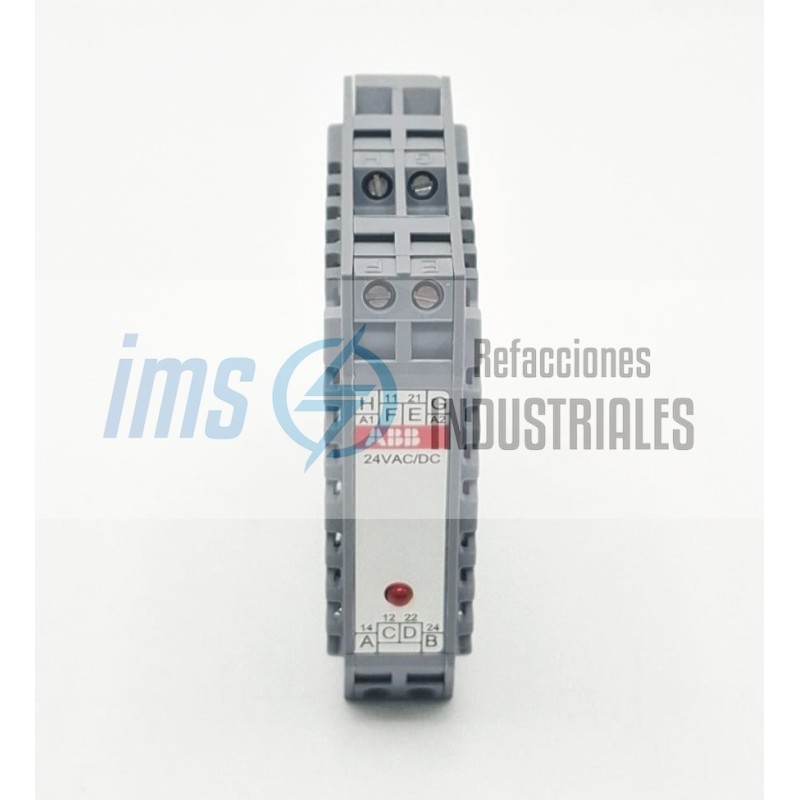

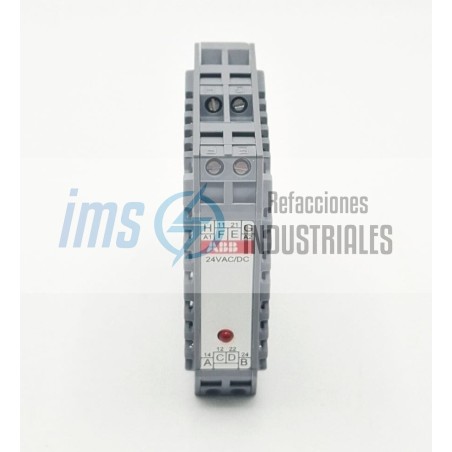

RB122AV-24VAC/DC

El ABB RB122AV-24VAC/DC es un módulo de relé electromecánico de interfaz modular diseñado para montaje en riel DIN. Funciona como un dispositivo de aislamiento galvánico y conmutación entre circuitos de control de baja potencia (como salidas de PLC o controladores) y cargas de campo de mayor potencia. Este modelo cuenta con una configuració

Specs

Tipo de relé: Relé electromecánico de interfaz acoplador

Tensión nominal de bobina: 24 VAC / 24 VDC (50/60 Hz)

Configuración de contactos: DPDT (2 C/O - dos contactos conmutados)

Corriente nominal de contacto: 5 A

Tensión máxima de conmutación: 250 VAC / VDC

Material de los contactos: Aleación de plata (AgCdO o AgNi según versión)

Indicación visual: LED verde integrado para visualización de estado de la bobina

Tensión de aislamiento: Hasta 4000 V RMS entre bobina y contactos

Physical/Mechanical

Formato de montaje: Riel DIN de 35 mm (EN 60715)

Ancho del módulo: 18 mm

Tipo de terminales: Bornes con conexión por tornillo

Grado de protección: IP20

Rango de temperatura de operación: -20 °C a +70 °C

Capacidad de cableado: Secciones de cable flexible o rígido de 0.2 a 2.5 mm²

Pin-Out

Entradas de bobina (Circuito de control):

A1: Alimentación de control (+24VDC o Fase 24VAC)

A2: Retorno de control (0VDC o Neutro 24VAC)

Salidas de contacto - Polo 1:

11: Común del Polo 1

12: Contacto Normalmente Cerrado (NC) del Polo 1

14: Contacto Normalmente Abierto (NO) del Polo 1

Salidas de contacto - Polo 2:

21: Común del Polo 2

22: Contacto Normalmente Cerrado (NC) del Polo 2

24: Contacto Normalmente Abierto (NO) del Polo 2

Aislamiento galvánico entre tarjetas de salidas digitales de PLC y actuadores de campo

Conmutación de cargas inductivas moderadas como electroválvulas y bobinas de contactores

Multiplexado o duplicación de señales de alarma y estado en sistemas de automatización

Adaptación de niveles de voltaje y separación de tierras en cuadros eléctricos industriales
