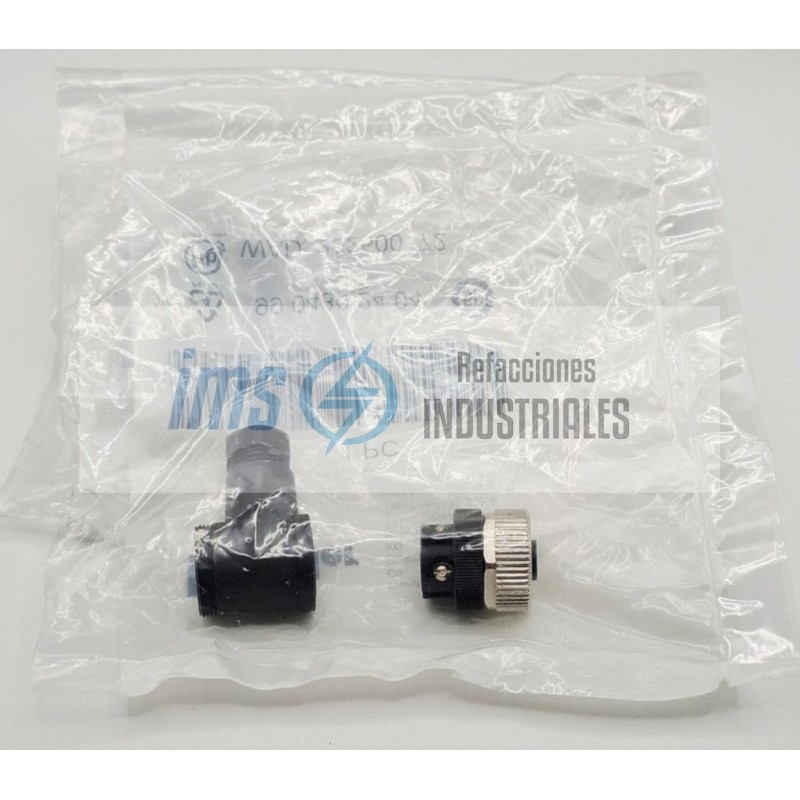

99-0430-24-04

El Binder 99-0430-24-04 es un conector circular hembra de la serie 713 (M12-A). Es uno de los estándares más utilizados en la automatización industrial para la conexión de sensores, actuadores y buses de campo.

Este modelo específico destaca por ser una versión para ensamblar en campo mediante terminales de tornillo, lo que permite realizar cables a la medida sin necesidad de herramientas de soldadura o crimpado especiales.

Especificaciones Técnicas Principales

Tipo de Conector: Hembra (Female).

Codificación: Codificación A (A-Coding). Es la más común para sensores, actuadores y alimentación de CC.

Número de Contactos: 4 pines.

Sistema de Bloqueo: Bloqueo por rosca (Screw locking).

Terminación de Cable: Terminales de tornillo (Screw termination).

Diámetro de Cable Soportado: 4.0 mm a 6.0 mm.

Parámetros Eléctricos y Mecánicos

Voltaje Nominal: 250 V.

Corriente Nominal: 4.0 A (por contacto).

Grado de Protección: IP67. Esto significa que es totalmente estanco al polvo y soporta inmersión temporal en agua (siempre que esté correctamente ensamblado y acoplado).

Material de los Contactos: CuSn (Bronce) con baño de oro (Au) para evitar la corrosión y asegurar una excelente conductividad.

Material de la Carcasa: PA (Poliamida), un plástico industrial altamente resistente a impactos y agentes químicos.

Configuración de Pines (Pinout)

Siguiendo el estándar industrial para M12 de 4 pines con codificación A, la numeración de los cables suele ser:

Pin 1 (Marrón): Alimentación Positiva (+VDC).

Pin 3 (Azul): Alimentación Negativa (GND/0V).

Pin 4 (Negro): Señal de conmutación / Salida del sensor.

Sensores de Proximidad: Conexión de sensores inductivos, capacitivos o fotoeléctricos.

Actuadores: Control de electrová

Cajas de Distribución: Conexión de puertos en bloques de E/S (I/O Blocks).

Instrumentación: Equipos de medición de flujo, presión o temperatura.
