QCB-NH00

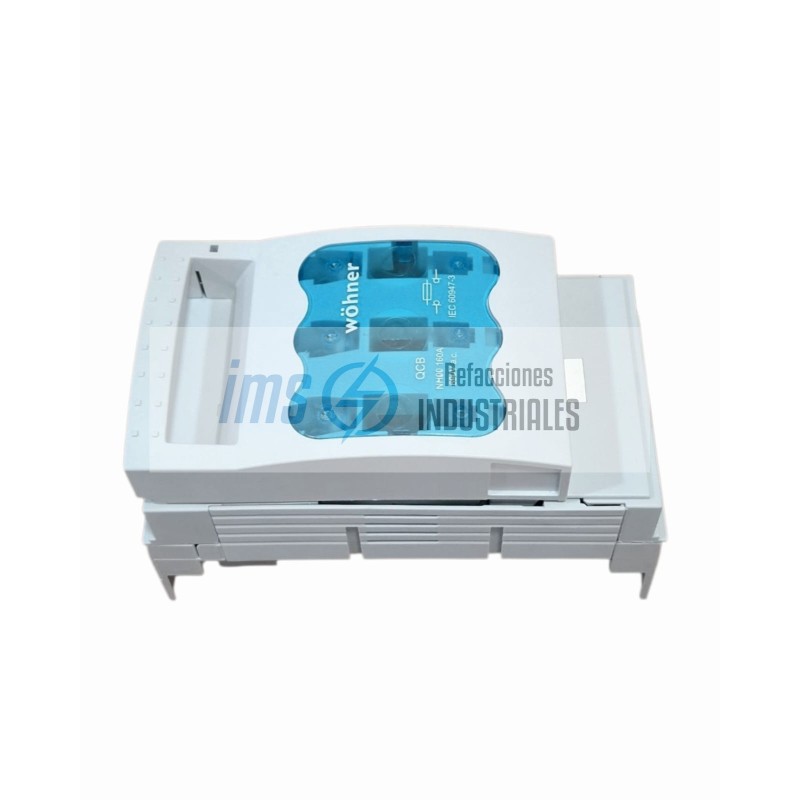

El QCB-NH00 (referencia de catálogo: 33198 000) de Wöhner (gama de aparamenta sobre barras colectoras QUADRON 60Classic) es un seccionador-fusible bajo carga tripolar (NH Fuse Switch-Disconnector) para cartuchos fusibles de cuchilla tamaño NH 000 y NH 00, diseñado para la protección, seccionamiento seguro y maniobra bajo carga de circuitos de distribución eléctrica en sistemas industriales, cuadros de distribución principal y centros de control de motores (CCM).

Concebido para montaje directo sin perforación sobre sistemas de barras colectoras con una distancia entre ejes de 60 mm (60Classic System), admite una tensión nominal de aislamiento y servicio de hasta 690 VAC y una corriente nominal continua de 160 A. Incorpora una envolvente de policarbonato autoextinguible con mirilla frontal transparente para inspección visual del estado de los fusibles, contactos niquelados de alta presión para alojar fusibles de hasta 12 W de disipación admisible y terminales de conexión para abrazadera o tornillo M8, garantizando un corte plenamente visible y un grado de protección frontal seguro contra contactos accidentales.

Specs

Fabricante: Wöhner GmbH & Co. KG (Alemania)

Modelo / Referencia: QCB-NH00 (Referencia de pedido Wöhner: 33198 000 / 33198)

Código de Producto / UNSPSC: 39122205 (39122200 / Seccionadores bajo carga / Fusible Switch Disconnectors)

Familia / Serie: QUADRON 60Classic (NH Fuse Switch-Disconnectors)

Tipo de Componente: Seccionador portafusible tripolar bajo carga (3-Pole NH Fuse Switch-Disconnector)

Tipo de Montaje: Fijación directa sobre sistema de barras de cobre de 60 mm de distancia entre centros (barras de 12x5 a 30x10 mm, barras de doble o triple T)

Asignación de Pines / Terminales (Pinout)

Tipo de Conexión / Bornes: Conexión de entrada directa a barras colectoras integradas y bornes de salida para cable/terminal

Distribución de Terminales Principales:

Lado de entrada (Superior o posterior): 3 contactos de sujeción para acoplamiento directo a las 3 barras de fase (L1, L2, L3)

Lado de salida (Inferior): 3 bornes de salida de fase para conexión de carga (Terminales 2, 4, 6)

Alojamiento frontal: 3 pares de pinzas de contacto para cartuchos fusibles NH 000 / NH 00

Desglose de la Nomenclatura

QCB: Abreviatura técnica de sistema QUADRON Classic Busbar / Base para seccionador de fusibles Wöhner

-NH00: Tamaño del cartucho fusible normalizado admitido (NH tamaño 000 y 00 según IEC / HD 60269-2)

33198 000: Código de catá

Especificaciones Eléctricas de Operación

Tensión Nominal de Empleo (Ue): 690 VAC / 440 VDC

Tensión Nominal de Aislamiento (Ui): 800 VAC

Tensión Nominal Soportada al Impulso (Uimp): 6 kV

Corriente Nominal de Empleo (Ie / In): 160 A

Frecuencia de Red: 50 Hz / 60 Hz

Categoría de Empleo: AC-23B (a 400 VAC / 160 A), AC-22B (a 690 VAC / 160 A)

Corriente Condicional de Cortocircuito: 50 kA / 100 kA (ensayado con fusibles gG/gL)

Disipación de Potencia Máxima Admisible por Fusible: 12 W por fase

Compatibilidad de Cartuchos Fusibles

Tamaño Constructivo de Fusibles: NH 000 y NH 00 según norma IEC 60269-2 / DIN VDE 0636-2

Rango de Calibre del Fusible: Hasta 160 A

Tipo de Contactos: Pinzas elá

Construcción Mecánica y Dimensiones

Distancia entre Ejes de Barras: 60 mm

Secciones de Barra Admitidas: 12 x 5 mm hasta 30 x 10 mm (barras rectangulares planas y perfiles TT)

Ancho Modular: 106 mm

Altura Total: Aprox. 200 mm

Profundidad: Aprox. 98 mm a 115 mm (con tapa abatible cerrada)

Tipo de Terminales de Salida: Abrazadera para conductor directo o tornillo M8 (par de apriete: 12 N·m a 14 N·m)

Capacidad de Conexión de Cable: 1.5 mm² a 70 mm² (conductores de cobre rígidos/flexibles)

Material de la Envolvente: Termoplástico autoextinguible reforzado, libre de halógenos y silicona

Peso Aproximado: Aprox. 0.95 kg a 1.10 kg

Condiciones Ambientales y Seguridad

Rango de Temperatura de Operación: -25 °C a +55 °C

Rango de Temperatura de Almacenamiento: -40 °C a +80 °C

Grado de Protección Frontal: IP30 (en servicio con tapa frontal cerrada) / IP20 en zona de bornes con cubiertas

Posición de Montaje: Vertical u horizontal sobre embarrado

Normativas y Homologaciones: IEC / EN 60947-1, IEC / EN 60947-3, conformidad CE, directiva RoHS, EAC

Salidas y derivaciones protegidas en cuadros de distribución principal de baja tensión.

Maniobra y desconexión segura bajo carga en sistemas de embarrado de 60 mm en armarios industriales.

Protección de líneas de alimentación a centros de control de motores (CCM) y bancos de condensadores.

Cuadros de distribución de energía en infraestructuras comerciales, hospitales y centros de datos.

Equipos de automatización y distribución eléctrica en plantas de manufactura y energía.
