MODULOS IGBT
Última actualización
75A/1200V/6U
FUJI ELECTRIC
Delivery time : 1-2 semanas.
(Los productos cuentan con garantía limitada, por favor revisa nuestras condiciones)
Todos los productos cuentan con garantía contra defectos de fabricación
Todas las marcas, logotipos y números de parte son propiedad de sus dueños click para más info.

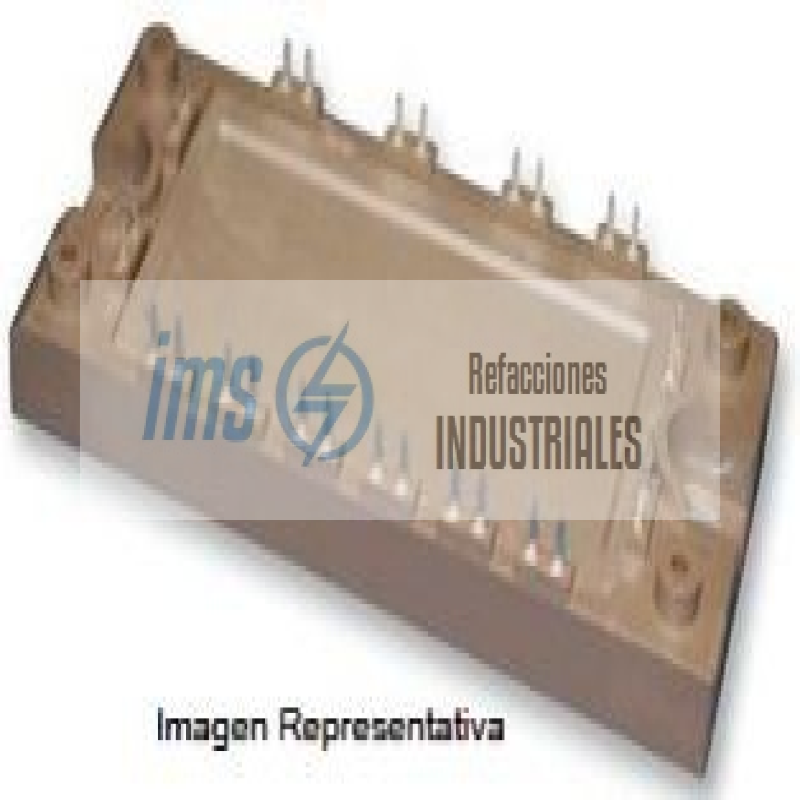

El 6MBI75UA-120-52 es un módulo de transistores IGBT de potencia trifásico encapsulado en puente completo (Six-Pack IGBT Module), diseñado y fabricado en Japón por la corporación especialista en electrónica de potencia y semiconductores pesados Fuji Electric.
Este bloque de estado sólido de alta densidad es el núcleo de conmutación de fuerza ruda en la planta. Su función principal es actuar como el inversor trifásico final en variadores de frecuencia de mediana potencia (VFD), servodrives y sistemas UPS. Recibe el voltaje continuo del Bus de CD (Corriente Directa) y, mediante conmutaciones ultrarrápidas comandadas por pulsos PWM, lo transforma en Corriente Alterna (CA) trifásica de frecuencia y voltaje variables para controlar la velocidad y el torque de motores industriales.
1. Desglose Estricto del Código de Modelo (Nomenclatura Fuji Electric)
Cada bloque alfanumérico grabado en el chasis cerámico define estrictamente la ingeniería instalada de fábrica:
6MBI: Identifica la topología interna del módulo. Indica que es un arreglo Six-Pack (Puente Trifásico Completo) que aloja 6 transistores IGBT y 6 diodos de libre circulación de recuperación ultrarrápida (Free-Wheeling Diodes / FWD) integrados en un único encapsulado hermético.
75: La especificación crítica de corriente nominal continua. El módulo está calibrado para conducir de forma estable hasta 75 Amperios (A) continuos por fase a una temperatura de carcasa controlada de 25 °C (o aprox. 50A continuos en caliente a 80 °C).
UA: Identifica a la serie o generación de celdas de silicio de Fuji Electric, caracterizada por zanjas de compuerta (Trench Gate) de muy baja caída de voltaje en estado de conducción y pérdidas por conmutación minimizadas.
-120: La especificación crítica de voltaje de bloqueo (V_CES). El número determina que los transistores soportan un voltaje de ruptura absoluto de hasta 1200 Voltios (V) (1.2 kV). Esto le permite operar con total seguridad frente a sobretensiones y ruidos severos en redes trifásicas comunes de 440V a 480V CA.
-52: Código de variante de ingeniería de Fuji Electric que especifica el factor de forma del encapsulado físico, la disposición exacta de los pines tipo aguja de control y la inclusión de un termistor NTC interno destinado al monitoreo continuo de la temperatura del sustrato.
2. Datos Eléctricos de Fuerza y Lógica del Termistor Integrado
Las capacidades metalúrgicas de las obleas de silicio de Fuji garantizan estabilidad frente a conmutaciones de alta frecuencia (hasta 15-20 kHz):
Voltaje Máximo del Bus de CD Continuo: Optimizado para operar de forma perenne en bancos de capacitores de hasta 800 V CC.
Corriente de Pico Repetitiva (I_CRM): Soporta picos de corriente transitorios de arranque de hasta 150 Amperios por 1 milisegundo sin destruirse.
Termistor NTC de Monitoreo Térmico: Aloja entre sus pines una resistencia variable sensible al calor. A 25 °C registra un valor nominal típico de 5 k? o 10 k? (según revisión exacta de la serie UA). El Servo Drive o variador inyecta una microcorriente en este termistor para leer la temperatura real del silicio en milisegundos; si los ventiladores del gabinete fallan, el Drive apaga el equipo por alarma térmica antes de que el IGBT se calcine.
3. Arquitectura del Chasis y Distribución de Bornes
El módulo organiza sus terminales dividiendo drá
Bornes de Fuerza Ruda (Tornillos M5 Principales)
P (Positive Bus): Entrada para conectar la barra de cobre del polo positivo del Bus de CD.
N (Negative Bus): Entrada para conectar el polo negativo del Bus de CD.
U, V, W (Outputs): Las tres terminales de salida de fuerza que se cablean directo hacia los tres bornes (U, V, W) del motor trifásico.
Pines Delgados de Control (Agujas para Soldar a la PCB)
G1 al G6 (Gates): Los 6 pines de Compuerta. Reciben los pulsos de disparo de voltaje (típicamente de +15V para encender y -5V o -15V para apagar) procedentes de la tarjeta opcional de Gate Drivers.
E1 al E6 (Emitters): Pines de referencia de emisor para cerrar el lazo del circuito de disparo de cada compuerta de forma independiente.
T1 / T2 (Thermistor): Bornes de salida del termistor NTC interno para el sensado de temperatura de la tarjeta madre.
Gracias a su balance de 75A a 1200V, este módulo Six-Pack es la refacción central en:
Variadores de Frecuencia Trifásicos (VFD): Etapa inversora de potencia final en variadores de velocidad de motores de inducción de rango medio (motores de entre 15 HP y 25 HP operando a 440V) en aplicaciones de bombeo, ventilación o extrusión.
Servodrives de Máquinas CNC Grandes: Controlador de potencia para servomotores síncronos de imanes permanentes encargados del movimiento indexado de los ejes X, Y, Z de fresadoras o centros de mecanizado pesado.
Inversores Solares y Fuentes de Corriente Directa Ups Industriales: Sistemas de potencia de lazo cerrado para la conversión e interpolación de energía en plantas de energía renovable o respaldos de salas de servidores críticos.
