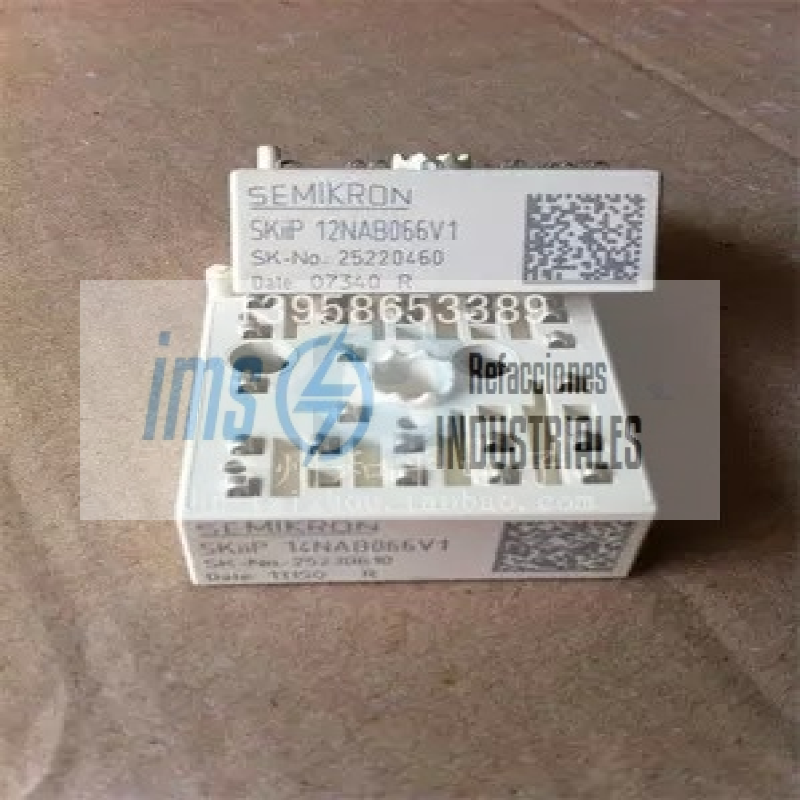

SKIIP12NAB066V1

El SKIIP12NAB066V1 (también identificado como SKiiP 12NAB066V1) de Semikron (Semikron Danfoss) es un módulo de potencia compacto integrado tipo CIB (Converter - Inverter - Brake) perteneciente a la familia de tecnología SKiiP (Semikron Integrated Intelligent Power). Integra en un solo encapsulado sin placa base metálica (baseless) un puente rectificador trifásico de entrada, un inversor trifásico puente completo con transistores IGBT de 600 V y un chopper/chopper de frenado (brake chopper).

Su diseño utiliza tecnología de pines de presión por resorte (pressure contact / Spring System), lo que elimina la necesidad de soldaduras en los pines de potencia y control, mejorando notablemente la fiabilidad térmica y la vida útil ante ciclos de carga severos. Es ampliamente utilizado en variadores de frecuencia compactos, servodrives y fuentes de alimentación industriales de baja a mediana potencia.

Specs

Marca / Fabricante: Semikron (Semikron Danfoss)

Familia / Serie: SKiiP (SKiiP 1)

Código de Modelo: SKIIP12NAB066V1 / SKiiP 12NAB066V1

Configuración del Topología: CIB (Rectificador Trifásico + Chopper de Frenado + Inversor Trifásico)

Tipo de Encapsulado: SKiiP 1 (sin placa base de cobre, contacto por presión/resorte)

Especificaciones Eléctricas de la Etapa Inversora (IGBT Inverter)

Tensión Colector-Emisor Máxima (Vces): 600 V

Corriente Nominal de Colector (Ic): 12 A (a Tc = 80 °C) / 16 A (a Tc = 25 °C)

Tensión de Saturación Colector-Emisor (Vce sat): Aprox. 1.95 V (típica a corriente nominal)

Diodos de Libre Circulación (Antiparalelo): Integrados de rápida recuperación (CAL diode)

Especificaciones de la Etapa Rectificadora (Input Rectifier)

Tensión Inversa de Pico Repetitiva (Vrrm): 800 V / 1200 V (según revisión de etapa de entrada)

Corriente Directa Nominal (Id): 30 A a 35 A

Topología: Puente trifásico no controlado (6 diodos)

Especificaciones del Chopper de Frenado (Brake Chopper)

Tensión Colector-Emisor (Vces): 600 V

Corriente Nominal (Ic): 10 A a 12 A

Especificaciones Térmicas y Mecánicas

Sensor de Temperatura Integrado: NTC (termistor para monitoreo térmico del módulo)

Tecnología de Montaje: Contacto por presión sobre el disipador mediante montaje mecánico central

Rango de Temperatura de Unión (Tj): -40 °C a +150 °C (máximo +175 °C en transitorios)

Aislamiento Eléctrico: Sustrato cerámico DBC (Direct Copper Bonding), prueba de aislamiento CA de 2500 V

Variadores de velocidad de motores CA (Inversores/VFDs compactos).

Unidades de accionamiento de servomotores y robótica industrial.

Sistemas de alimentación ininterrumpida (UPS) y fuentes conmutadas.

Equipos HVAC y bombas industriales de baja potencia.
