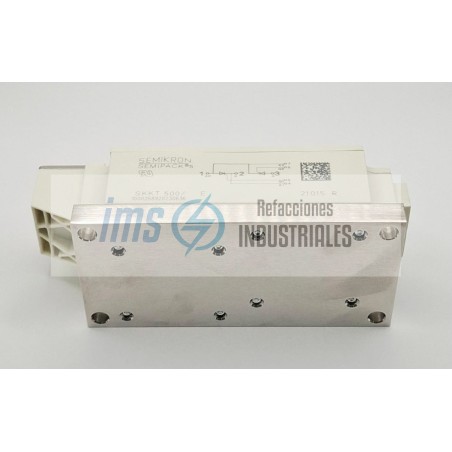

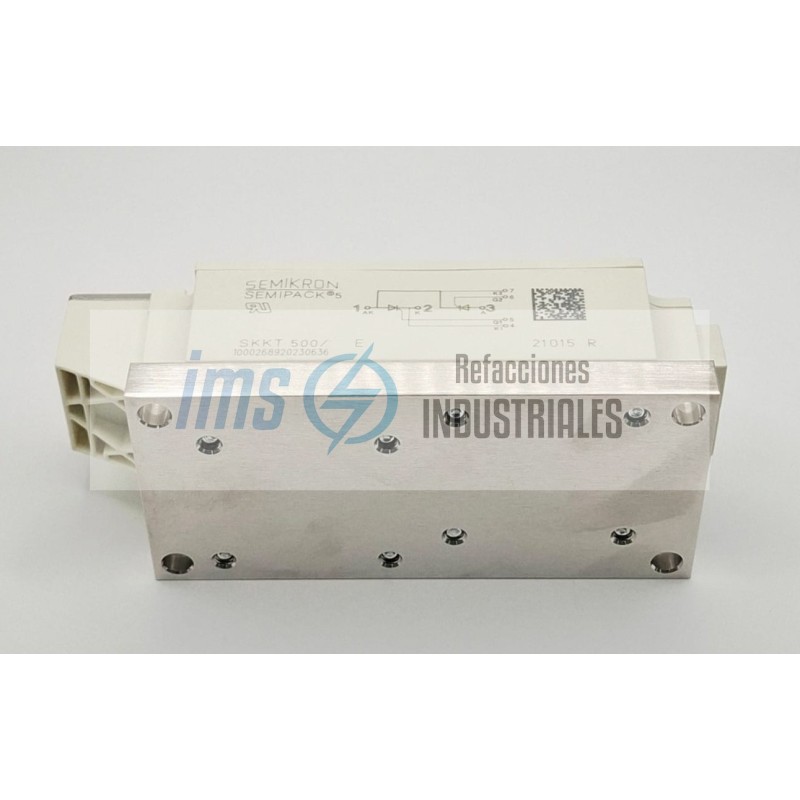

SKKT500/14E

El SKKT500/14E (o SKKT 500/14 E) de Semikron-Danfoss es un módulo semiconductor de potencia con tiristores de control de fase (Phase Control Thyristor Module / SEMIPACK 3 / SEMIPACK 5), configurado en topología de medio puente (Dual Thyristor / Half-Bridge Topology), diseñado para aplicaciones de conmutación de fase pesada, rectificación controlada de alta potencia y arrancadores suaves.

Diseñado para operar en circuitos industriales exigentes con una tensión de bloqueo/inversa de pico repetitiva de hasta 1400 V y una corriente media nominal en estado conductor de 500 A (con corriente eficaz de hasta 950 A a Tc = 85 °C), este dispositivo utiliza tecnología de unión por contacto a presión (Pressure Contact Technology) sobre una placa base de cobre aislada con cerámica de alúmina (Aislación de 3000 VAC). Cuenta con una capacidad de sobrecorriente transitoria no repetitiva de hasta 17.5 kA, terminales de potencia atornillados métricos M10 de alta resistencia y una baja resistencia térmica unión-carcasa.

Specs

Fabricante: Semikron / Semikron-Danfoss (Alemania)

Modelo / Referencia Completa: SKKT500/14E (SKKT 500/14 E / SKKT500-14E)

Familia / Encapsulado: SEMIPACK 5 / SEMIPACK 3 Large Format

Topología de Circuito: Dos tiristores en serie / Medio puente (Dual Thyristor / Half-Bridge Leg)

Tipo de Componente: Módulo tiristor de potencia para control de fase (Phase Control Thyristor Module)

Desglose de la Nomenclatura

SK: Marca registrada Semikron

KT: Tiristor / Tiristor en serie (módulo de dos tiristores en medio puente)

500: Corriente media nominal en conducción de aprox. 500 A (IT(AV))

14: Clase de tensión de bloqueo de 1400 V (VDRM / VRRM = 14 x 100 V)

E: Versión de diseño y optimización de contactos internos

Especificaciones Eléctricas de Bloqueo

Tensión Repetitiva Máxima de Pico en Estado de Bloqueo Directo (VDRM): 1400 V

Tensión Repetitiva Máxima de Pico Inverso (VRRM): 1400 V

Tensión No Repetitiva de Pico Inverso (VRSM): 1500 V

Corriente de Fuga Repetitiva de Pico (IDRM / IRRM): Máx. 150 mA (a Tj = 130 °C y tensión nominal)

Velocidad Crítica de Subida de Tensión Fuera de Estado (dv/dt): 1000 V/µs (a Tj = 130 °C)

Especificaciones de Corriente y Conducción

Corriente Media Nominal en Estado Conductor (IT(AV)):

500 A (a Tc = 85 °C)

670 A (a Tc = 60 °C)

Corriente Eficaz Nominal (IT(RMS)): Aprox. 950 A a 1050 A

Corriente de Sobretensión Transitoria No Repetitiva (ITSM): 17,500 A (17.5 kA a 10 ms, Tj = 25 °C) / 15,000 A (a Tj = 130 °C)

Integral de Corriente / Capacidad de Fusión (I²t): 1,530,000 A²s (10 ms a Tj = 25 °C)

Tensión Máxima en Estado Conductor (VTM): Aprox. 1.45 V a 1.65 V (a ITM = 1500 A y Tj = 25 °C)

Velocidad Crítica de Subida de Corriente en Conducción (di/dt): 200 A/µs

Características de Disparo de Compuerta (Gate)

Tensión de Disparo de Compuerta (VGT): Mínimo 2.5 V (a Tj = 25 °C)

Corriente de Disparo de Compuerta (IGT): Mínimo 250 mA (a Tj = 25 °C)

Tensión de No Disparo de Compuerta (VGD): Máximo 0.25 V (a Tj = 130 °C)

Corriente de Retención (IH): Aprox. 300 mA (a Tj = 25 °C)

Corriente de Enganche (IL): Aprox. 1000 mA (a Tj = 25 °C)

Rendimiento Térmico y Aislamiento

Resistencia Térmica Unión-Carcasa por Tiristor (Rth j-c): 0.072 °C/W (K/W)

Resistencia Térmica Unión-Carcasa Total del Módulo: 0.036 °C/W

Resistencia Térmica Carcasa-Disipador (Rth c-s): 0.02 °C/W (módulo completo con pasta térmica)

Temperatura Máxima de Unión Operativa (Tj max): -40 °C a +130 °C

Temperatura de Almacenamiento: -40 °C a +130 °C

Tensión de Aislamiento Eléctrico (Visol): 3000 VAC (50 Hz durante 1 minuto) / 3600 VAC (1 s)

Especificaciones Mecánicas y Montaje

Tecnología Constructiva: Contactos por presión interna sobre sustrato cerámico DBC/Al2O3 con placa base de cobre

Terminales de Potencia: Bornes atornillados con rosca métrica M10 (Par de apriete: 10.0 Nm a 12.0 Nm)

Fijación al Disipador: Orificios pasantes para tornillos M6 o M8 (Par de apriete: 5.0 Nm a 6.0 Nm)

Terminales de Control / Gate: Conectores enchufables tipo Faston / terminales de clavija integrados

Dimensiones Exteriores: Aprox. 150 mm (largo) x 60 mm (ancho) x 52 mm (alto)

Peso Aproximado: Aprox. 1.45 kg a 1.60 kg

Arrancadores suaves de gran calibre (Heavy-Duty Soft Starters) para motores trifásicos de media y alta potencia.

Rectificadores industriales de alta corriente para electrólisis, galvanoplastia y soldadura.

Controladores de potencia y temperatura en hornos industriales de arco y resistencia.

Conmutadores estáticos de corriente alterna e interruptores de bypass estático en sistemas UPS / SAI de gran capacidad.

Variadores y convertidores de velocidad para motores de corriente continua (DC drives).
