CM100DY-24H

Módulo IGBT Mitsubishi CM100DY-24H

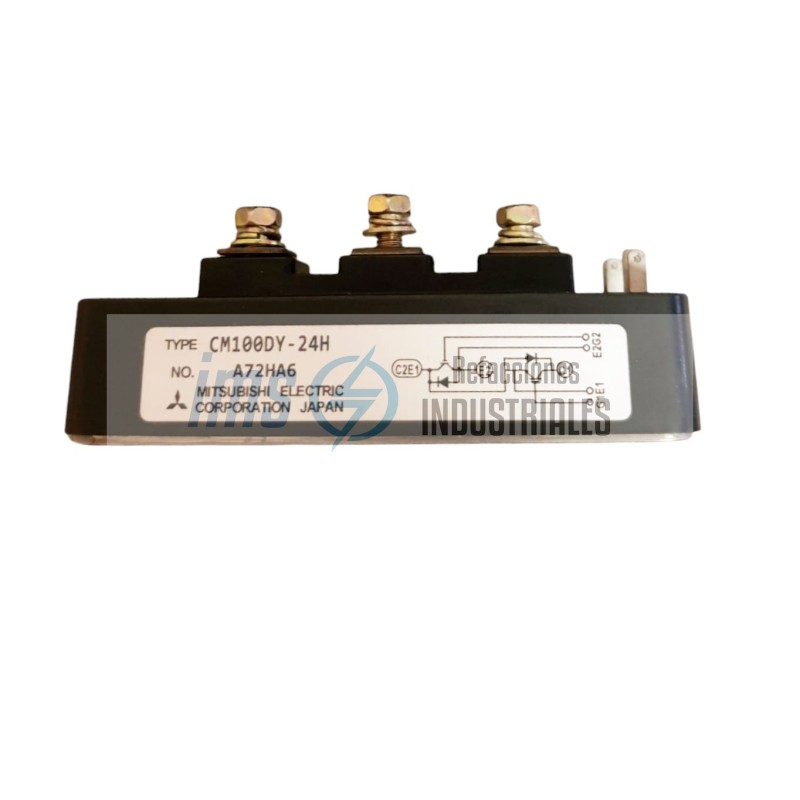

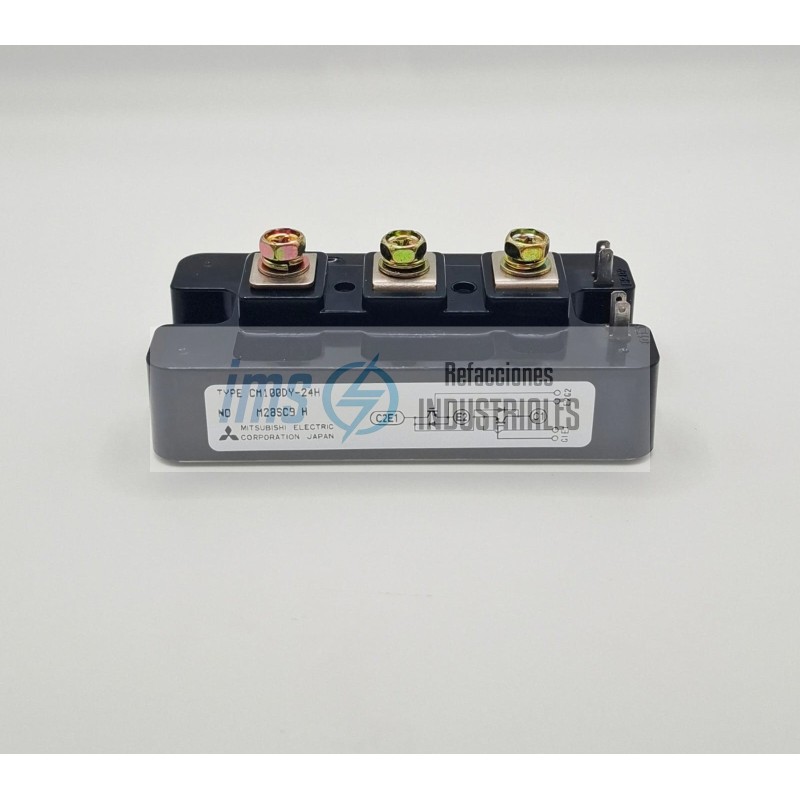

El CM100DY-24H es un módulo de transistor bipolar de puerta aislada (IGBT) de doble canal (Dual IGBT) perteneciente a la serie H de Mitsubishi. Este componente está diseñado para aplicaciones de conmutación de alta potencia, ofreciendo una combinación óptima de baja pérdida de energía y alta velocidad de respuesta. Su configuración de medio puente (Half-Bridge) lo hace un estándar confiable en la industria de la electrónica de potencia.

Características Principales

Configuración Dual: Contiene dos IGBTs y dos diodos de recuperación rápida (Free-Wheel Diodes) conectados en serie, permitiendo su uso directo en inversores y convertidores.

Baja Tensión de Saturación: Optimizado para reducir las pérdidas por conducción, mejorando la eficiencia térmica del sistema.

Aislamiento Eléctrico: La placa base de cobre está aislada eléctricamente de los terminales activos, simplificando el montaje sobre disipadores de calor compartidos.

Encapsulado Robusto: Diseño industrial compacto con terminales de tornillo para una conexión segura en entornos con vibración.

Especificaciones Eléctricas Nominales

Voltaje Colector-Emisor (Vces): 1200 Voltios (V)

Corriente de Colector (Ic): 100 Amperios (A) en corriente continua (DC) a 25 grados Celsius.

Corriente de Colector Pico (Icp): 200 Amperios (A) (pulso de corta duración).

Disipación de Potencia Máxima (Pc): 780 Watts (W) a 25 grados Celsius.

Voltaje Colector-Emisor de Saturación (Vce sat): Típicamente 2.5 Voltios (V) a 100 Amperios.

Voltaje de Aislamiento (Viso): 2500 Voltios AC (rms) durante 1 minuto.

Rango de Temperatura de Operación: De -40 hasta 150 grados Celsius (unión).

Detalles Físicos y de Instalación

Tipo de Encapsulado: Módulo estándar de 7 terminales (Serie H).

Conexiones de Potencia: Terminales de tornillo M5 para el colector y emisor.

Peso: Aproximadamente 190 gramos.

Dimensiones de la Base: 94 milímetros de largo por 48 milímetros de ancho.

Debido a su alta capacidad de voltaje y corriente, el CM100DY-24H es ideal para:

Inversores de Propósito General: Control de velocidad de motores industriales (VFD).

Sistemas de Alimentación Ininterrumpida (UPS): Equipos de respaldo críticos.

Equipos de Soldadura: Máquinas de soldar por arco de alta potencia.

Calentamiento por Inducción: Fuentes de alimentación conmutadas para procesos térmicos.

Energías Renovables: Convertidores para turbinas eólicas o sistemas solares de gran escala.
